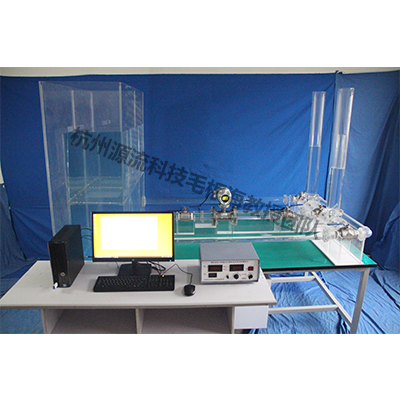

调压室水力实验台

型号：MGH-TS 2-17-3

功效：

实验台可以对阻抗式调压室和差动式调压室举行实验，
，学生可以自己设定调理水库水位高度、管道长度等参数。。。。。在实验时可以视察调压室内水位波动衰减历程，
，测得流量、水位波动等参数并绘制出波动曲线，
，可以在统一实验情形下较量差动式和阻抗式调压室的水力征象。。。。。

主要手艺特点：

★具备水流自循环系统，
，水泵接纳抗侵蚀ABS全关闭防水绝缘清静外壳水泵，
，泵功率应充分知足供水需要并有一定富余量。。。。。

★兼有阻抗式调压室和差动式调压室实验功效，
，其中差动式调压室可以做全淹没、半淹没和无淹没三种工况实验；；；；；

★管道长度可变换，
，可组合；；；；；阀门接纳304全不锈钢材质球阀；；；；；操作利便，
，不漏水，
，其中甩荷与增荷实验的控制开关阀门须能做到轻松的瞬开与瞬关，
，能丈量到显着的水击压力波；；；；；上库水位高度可自由调理；；；；；各水箱和调压室均用有机玻璃精制，
，并标有毫米刻度；；；；；

主要手艺指标：

（1）引水管，
，主要管道为透明有机玻璃精制，
，利便实验视察。。。。。

阻抗式调压室引水管长度：短管186cm，
，长管321cm，
，

差动式调压室引水管长度：短管186cm，
，长管321cm。。。。。

★引水管内径d=5cm

（2）调压室，
，透明有机玻璃精制，
，利便实验视察。。。。。

★阻抗式调压室内径D1=10cm。。。。。

★差动式调压室大室内径D1=10cm。。。。。

★差动式调压室升管内径d=5cm。。。。。

★差动式调压室升管高度ZB=60cm，
，升管高度可调解，
，可以做全淹没、半淹没和无淹没三种工况实验。。。。。

    （3）模拟水库上水箱，
，透明有机玻璃精制，
，利便实验视察。。。。。

?水库水位高度可在崎岖库水位之间恣意高度调理，
，调理规模5cm，
，并标有标准；；；；；

    （4）测控？？？

★流量丈量设置有管道电磁流量计；；；；；阻抗式调压室、差动式调压室内室和外室的三路水位丈量接纳带入口压力传感器（1%FS精度）的水位计，
，可以测得水击波；；；；；

★同时具备目测和电测功效；；；；；

★具备流量、库水位、波动水位等数据自动收罗与处理、剖析、输出功效；；；；；

★设置多路水位扫描仪、盘算机远近程巡检控制仪，
，带以太网网络接口的联网服务器+美国入口32位ATMEL ARM高速处理器（72Mhz以上）设置的16路输入8路输出数字继电集成？？？榭刂疲
，设有多路电源输出的AC\DC电源转换？？？椤⒕弑噶髁俊⑺坏囊潜硐允灸？？？椋
，可实现实验系统的盘算机远程控制和数据收罗。。。。。

?每套配有1台电脑。。。。。

★配有专门的水电站——调压室水力实验交互测控系统软件，
，具备盘算机端的远程测控全交互、实验数据手动和自动收罗盘算处理效果剖析、调压室水位波动最大波幅数值自动丈量纪录和振幅曲线显示输出、差动式调压室内室和外室2路水位的同步波动曲线显示输出较量、各学生各组历史实验曲线调入检查等功效。。。。。每次实验可初始化一键调零和满度校准，
，同时，
，还具备恒久维护的丈量标定校准功效。。。。。

★尺寸：2.4m×1.2m×2m(长×宽×高)
